案例 | 石油化工SO2洗涤去除填料方案
项目背景
本项目位于山东，属于石油炼化项目，在石油提炼过程中产的含SO2废气，采用洗涤工艺用NaOH溶液吸收废气中的SO2，蓝太克为本项目提供洗涤塔填料解决方案。
设计参数
蓝太克通过收集客户详细参数，经过精确设计计算，最终采用Q-PAC®球派克®作为质传填料，#2NUPAC®牛派克®作为除雾填料，最终实现SO2去除效率高达99.34%的优良效果，满足环保要求。
客户提供部分参数
| 洗涤塔工况入口风量 | 12007 Am³/h， |
| 入口SO2体积浓度 | 70 ppmv |
| 客户指定洗涤塔径 | 1600mm |
蓝太克设计方案参数
| 循环水量 | 31.0 m³/h |
| 塔填料高度 | 2500mm Q-PAC®球派克® |
| 除雾填料高度 | 500mm #2NUPAC®牛派克® |
| 填料层压力降 | 0.99mbar |
| 除雾层压力降 | 0.56mbar |
| 污染物去除效率 | 99.34% |

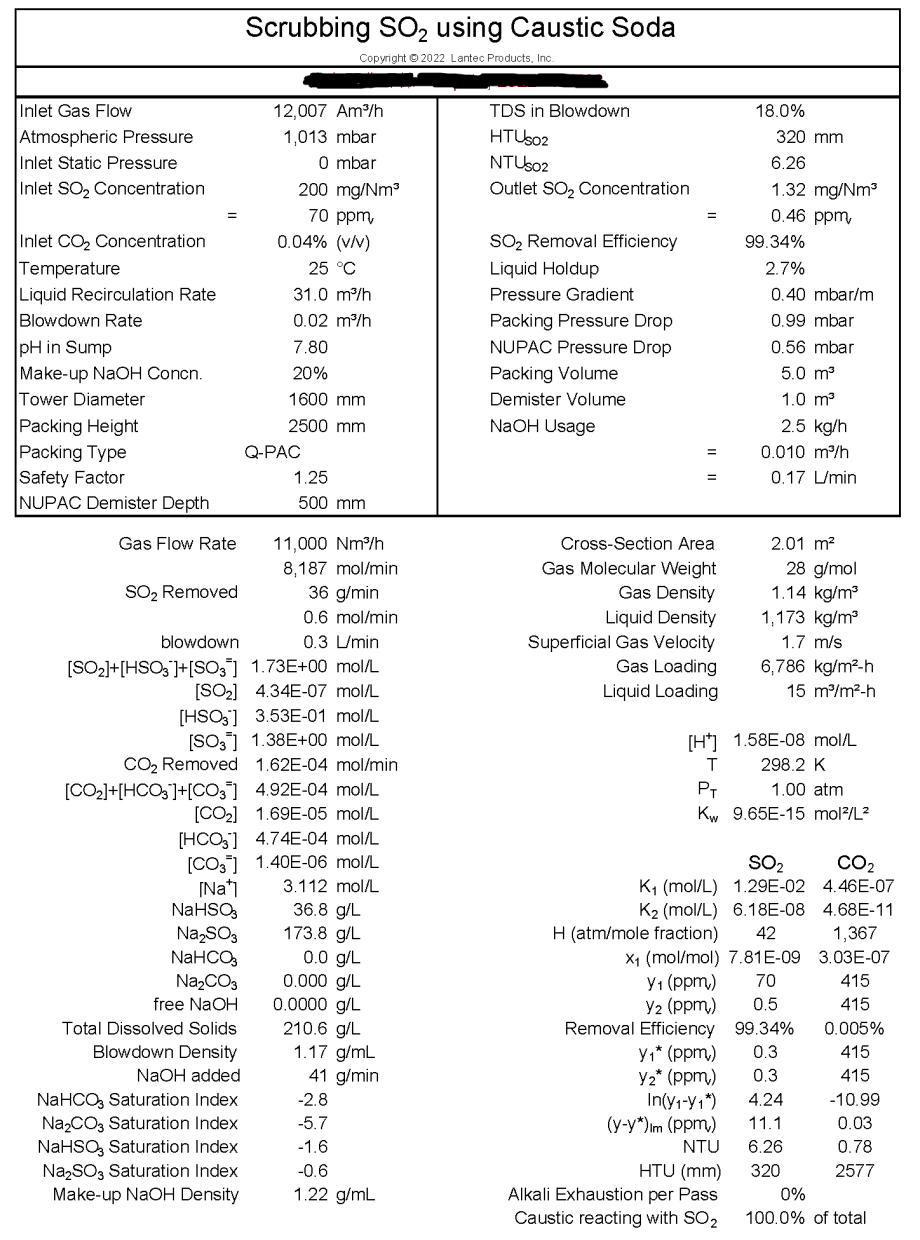

蓝太克计算书
设计优势
初设成本低，去除效率高

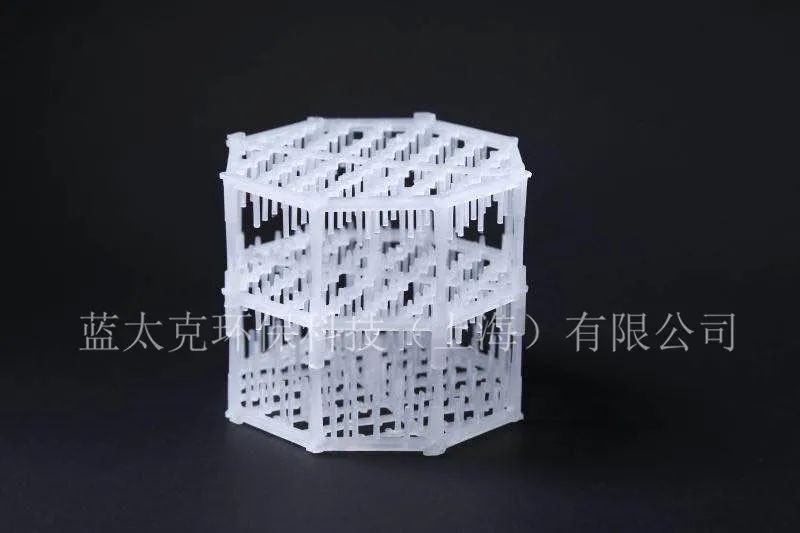

蓝太克Q-PAC®球派克® （实用新型专利号：ZL201921561186.2）因其独特的滴点设计，可在保证高空隙率和低压力降的前提下，同时提高气液接触面积，从而提高质传效率。可以减少填料用量，缩小塔径，从而缩小除雾层，在客户指定塔径的情况下，也可提高废气处理风量。
填料用量少，除雾效率高

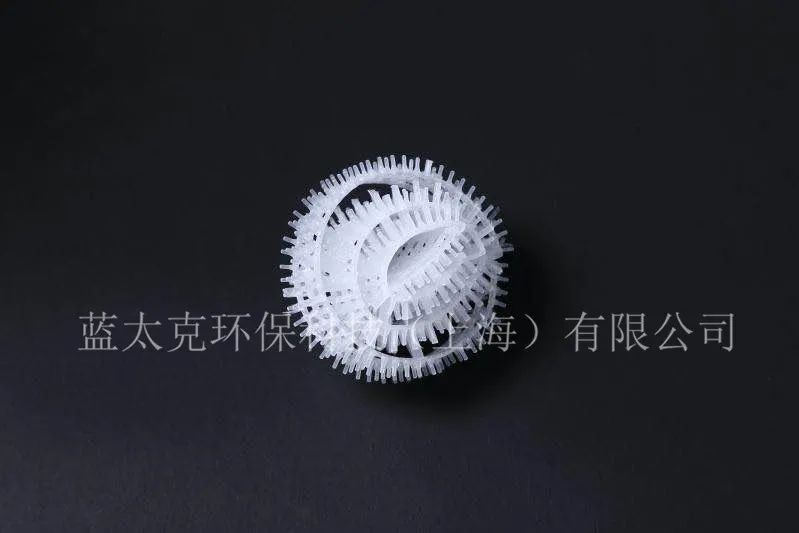

蓝太克NUPAC®牛派克®（外观专利号：ZL201930653495.1）特殊的针柱卷球几何设计，与其它散堆填料相比，具有更大的比表面积。做除雾填料能够有效捕捉废气中小液滴，10微米以上液滴去除率可达99%。在相同的除雾效率之下，可以节省30-40%的填料用量。
喷淋水量低，省水省钱
喷淋水量减少，可采用较小的循环水泵，节省水费。
压力降低，风机能耗低，节省电费
填料层和除雾层压力降低，可以降低风机能耗，节省电费。
