Q-PAC®球派克®于硫化氢洗涤塔中的运用，去除效率高达99%！

项目背景

下水道气体，化学名称为硫化氢(H2S)，在100ppmv，可能会使人失明，而在300ppmv，可能会致死。硫化氢治理是指应用吸收、吸附和催化氧化等方法对工业生产过程排放的硫化氢(H2S)进行回收、利用或无害化处理。以两段式硫化氢洗涤塔为例，在蓝太克Q-PAC®球派克®填料的高效作用下，能让去除效率高达99%！



设计方案

气体流量=85,000Nm³/h
温度=26.7℃
硫化氢入口浓度=35ppmv
硫化氢出口浓度=0.29ppmv
二氧化碳浓度=370ppmv
塔径=3.0m
空塔流速=3.18m/s

第一段洗涤塔：

H2S去除率≈90%
填料=6ftQ-PAC®
液体流量=68.14m 3/hr
污水坑pH≈12.5
Q-PAC®压力降=274Pa
氢氧化钠浓度=50%
理论氢氧化钠消耗量=58.3Liter/hr

第二段洗涤塔

H2S去除率=99%+
填料=10ftQ-PAC®
液体流量=68.14m 3/hr
污水坑pH≈9.5
氧化还原电压≈600mV
Q-PAC®压力降=473Pa
氢氧化钠浓度=50%
理论氢氧化钠消耗量=34.5Liter/hr
漂白剂浓度=12.5%
理论漂白剂消耗量=7.95Liter/hr




方案优势

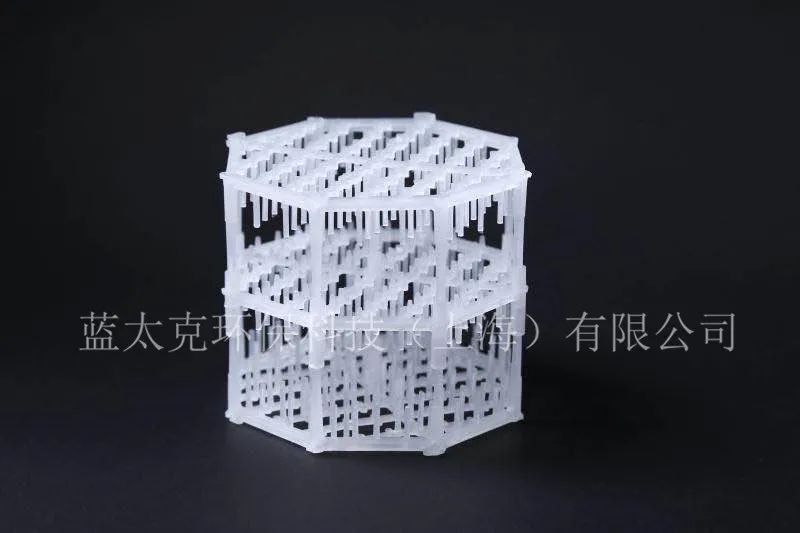

填料选型：Q-PAC® 球派克®





















Q-PAC®在实际应用中的优势：

① 独特的滴点设计，每一层都密布针状结构，增加气液接触面积，提高质传效率；
② 空隙率高，减少空气流通阻力、压力降低；
③柱状八边形结构，防止填料套叠。







滴点技术 Drip Point Technology

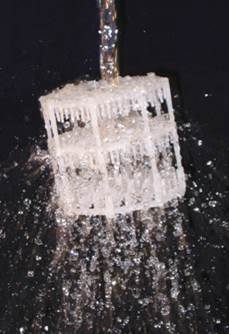

Q-PAC®每一层都密布针状结构，当喷淋液打到针状结构上，会形成成千上万的小液滴（激光测量1立方米填料≈38.8万小液滴），每一个小液滴都会参与质传并提供气液接触面积，因此参与质传的是产品的比表面积，还要加上小液滴产生的比表面积，我们称为有效比表面积，这项技术我们称之为滴点技术。

Q-PAC®独特的滴点设计，可在保证高空隙率和低压力降的前提下，同时提高气液接触面积，从而提高质传效率。



【产品核心技术】
